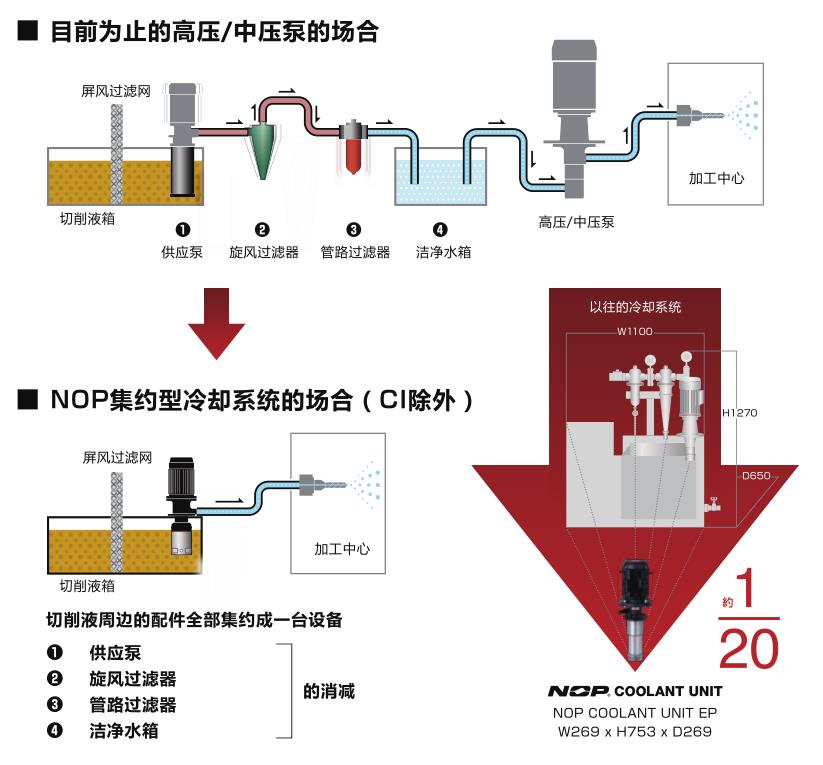

目前为止，机床加工中心切削液冷却装置均采用两个水箱，一台供应泵，一台中高压水泵，两个过滤器的方式对机床切削液进行处理，以达到过滤切削液的效果。此种方式比较繁琐，并且占用大量空间，维护成本高，不利于工厂简便化、效率化、低成本的操作。
NOP油泵为了生产油泵零部件，工厂内大量使用加工中心，磨床等机械，一直为此苦恼。针对此事，日本油泵株式会社（NOP油泵）特意开发针对机床加工中心切削液冷却装置新开发一体型切削液冷却中心水泵（NOP COOLANT UNIT）,使用一台油泵就能解决目前所有烦恼，节省了空间，减少了维护，切粉回收简单，深受客户的喜爱。
下面针对NOP一体型切削液冷却中心水泵（NOP COOLANT UNIT）的安装进行说明。
■ 泵吸入口的位置
泵底部要离水箱底面1mm以上来安装。另外、为了防止不要吸入直径超过3mm的颗粒物或者切粉等堆积物的现象、请留出充分的距离。
液面要从泵底部60-80mm的高度以上来设定。如果低于此高度、泵会因吸入空气而造成异常噪音的发生或泵内置的过滤器的过滤性能和压力下降、有造成泵损坏的危险。
《关于RC3/8回流配管(仅有C系列CI为对象)》
中间法兰部(Φ140)泵安装的场合、必须安装回流配管 (RC3/8)回流到水箱内部。
《关于过滤器》
注意❗ 作为吸入口的前期处理、请安装过滤器（滤清器）等。推荐网眼的大小18目。
请事先处理比吸入口径大的异物。如果需要良好的过滤性能，请在泵的吐出口的后面安装内嵌过滤器。
《各系列过滤能力》
E系列
吸入口 3.0mm（大于此的固体物需要在水箱内清除）
过滤器 20um 50um（购买时选择）※非水溶性切削液仅限于50um
C系列
吸入口 3.0mm（大于此的固体物需要在水箱内清除）
CT过滤器 水溶性切削液 粒子尺寸 50um 95%（比重2.7） 100um 99%（比重2.7）
CI过滤器 水溶性切削液 粒子尺寸 100um 99%（比重2.7）
油性切削液 粒子尺寸 100um 80%（比重2.7）
注意❗ 针状、绵状的切粉较多的时候，即使是3mm以下也会有造成吸入口、紊流过滤器(仅E系列)、旋风过滤器(仅C系列)、叶片等的堵塞的危险。
注意❗ 如果在泵的吐出口侧设置内嵌过滤器的话，需要定期迸行清扫。
如果在堵塞的状态下使用的话会造成发生异音、震动、吐出不良、泵破损的危险。
注意❗ 如果吸入液体中的浮上油或气泡、紊流过滤器或旋风过滤器的过滤能力会下降。特别是使用E系列的时候、应在水箱内设置隔离板等、防止吸入浮上油和气泡。
■ 关于颗粒物排出口
用泵内置过滤器分离出来的含有颗粒物的污染液体、经过颗粒物排出口排出。
从颗粒物排出口排出的污染液体经过过滤器等的处理后、水箱内的液体可以保持洁净状态。
注意❗ 颗粒物排出口配管内径不要低于软管内径、高度要控制在水箱底部1m以内、水平方向3m以内。另外、配管尽量缩短、减少弯曲(推荐软管)。会有造成颗粒物排出不畅、堵塞或泵破损的危险。
注意❗ 不要将颗粒物排出口缩小到20ℓ/min以下。会有造成紊流过滤器或旋风过滤器的过滤能力下降、泵破损的危险。
注意❗ 从颗粒物排出口的配管安装尽量不要给泵的吸入造成影响(吸入气泡等)。
会造成发生异音或泵破损、吐出压力、吐出流量下降。
注意❗ 关于E系列及C系列的CT、初次运转时、从颗粒物排出口到配管中存在的空气排气为止会有短暂比正常大的声音发生、并不是异常声音。空气排走后大的声音就会消除。
注意❗ E系列以及C系列的CT的颗粒物排出口在大气解放的时候使用的话、空气会逆向进入配管。再次运转时会产生吐出反应慢、发生异音的现象。
请调整配管比液面低下、密封等方案。
(参考各机型[构成例] )
注意❗ 在颗粒物排出口安装阀门的场合、请使用插板阀。使用球阀的时候、会因为管件口径狭窄而造成颗粒物排出不畅、泵破损的现象。
注意❗ 颗粒物排出口堵塞及从排出口的吐出量降低、都是因为颗粒物的堆积而造成案流过滤器或旋风过滤器的过滤能力降低、造成泵或机械破损。
