NOP液压马达---Orbmark液压马达(ORB-S型)的连接法兰及端口形状如下所示。

• 1.连接法兰形状
  2：2法兰孔(SAE”A”)
  4：4法兰螺栓(SAE”A”)
• 2.连接端口形状
  P：Rc1/2
  F：φ12.7 O型密封圈端口
  N：1/2NPTF
  A：G1/2 O型密封环

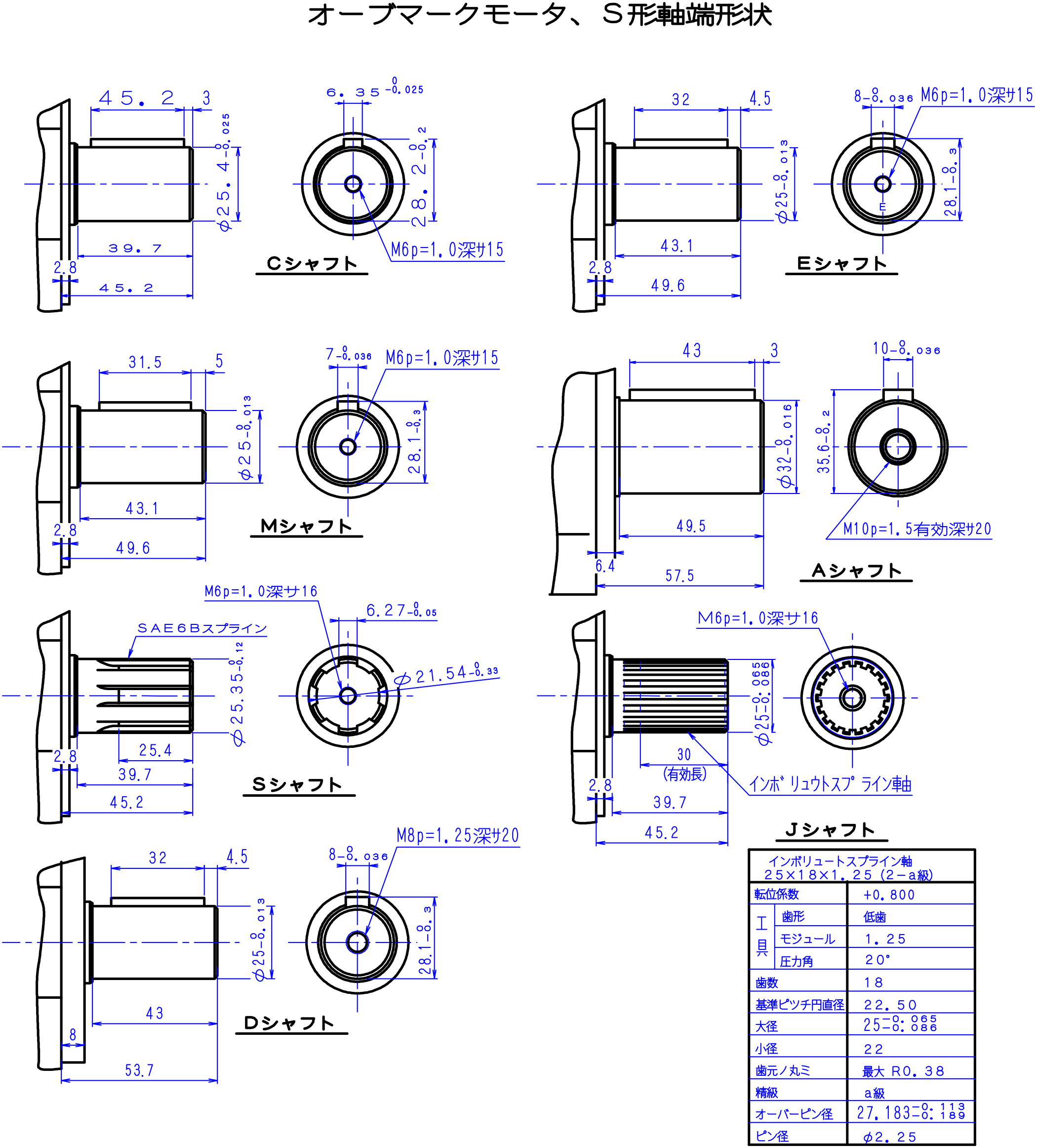

详细介绍请参阅下图NOP油泵---NOP液压马达ORB-S系列轴端形状

NOP液压马达---Orbmark液压马达(ORB-M型)的连接法兰以及端口形状如下所示。

• 1. 连接法兰形状
  2：2法兰孔
  4：法兰螺栓
• 2. 连接端口形状
  P：Rc3/8
  F：φ9 O型密封圈端口

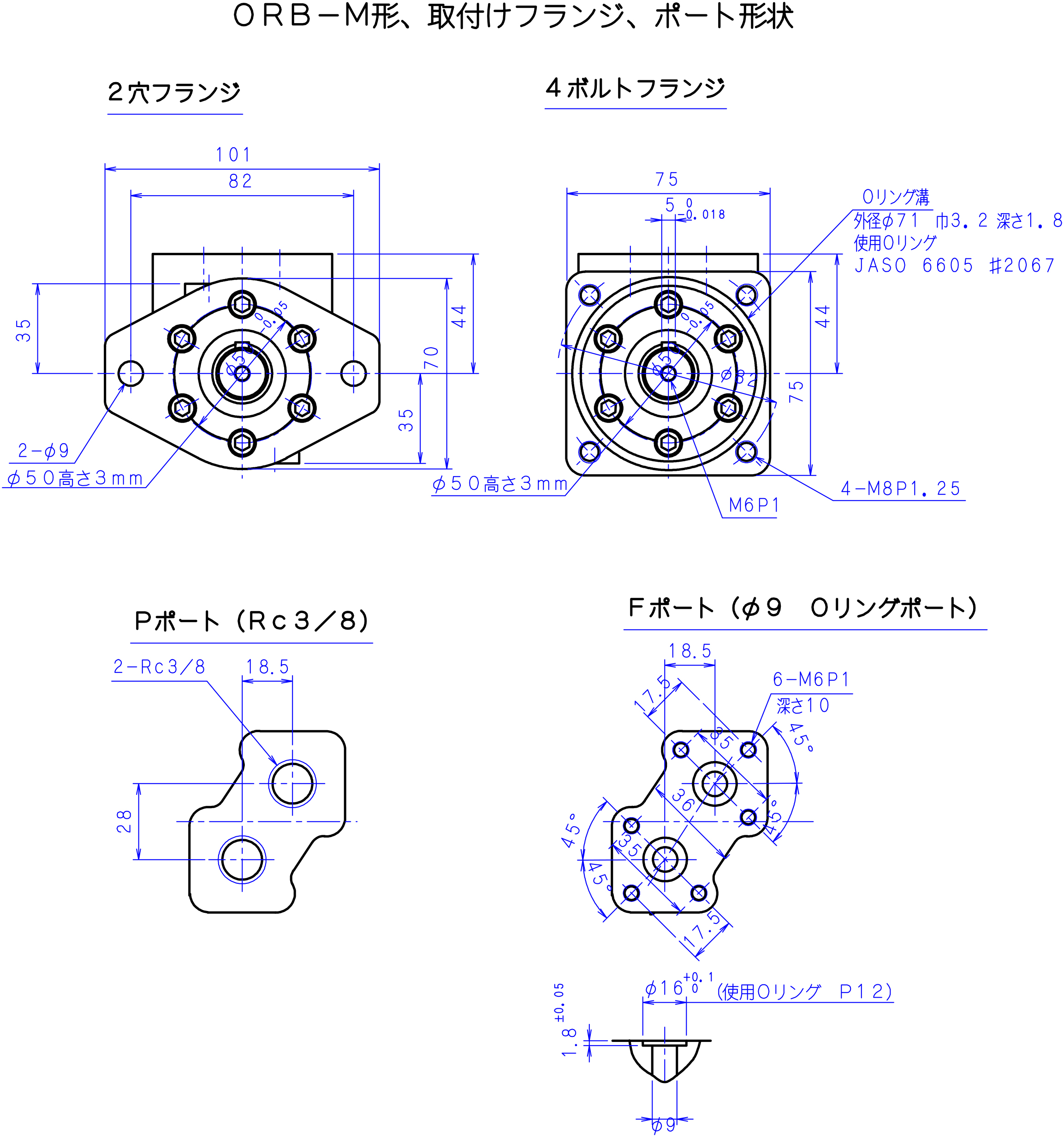

详细介绍请参阅下图NOP油泵---NOP液压马达ORB-M系列法兰，安装口形状
